Использование

Распределительная техника электросвязи с технологией врезных соединений для АТС всех типов MDF - кросс 71-й серии

Введение

Весь предлагаемый ассортимент распределительной техники - от кросса до так называемых малых распределительных устройств - основан на качестве распределительных блоков, производимых фирмой А/О ТЕСЛА КАРЛИН по лицензии Siemens. Благодаря совершенству технологии присоединения проводов методом врезки, распределительные блоки можно использовать во всех областях техники слабых токов (системы охраны, передача данных, железнодорожная связь и т.д.)

Конструкция

Принцип конструкции блоков с двойным врезным контактом в одной контактной пружине отличается следующими преимуществами:

два исполнения блоков: соединительные и разъединительные благодаря двойному врезному контакту соединительные блоки могут иметь вдвое
большую ёмкость высокая скорость подключения и переключения высокая надёжность и качество связи многократное подключение к врезному контакту наглядность функционального поля экономия пространства, занимаемого всей системой простота обслуживания и минимальное техническое обслуживание возможность наращивания ёмкости возможность установки защиты по току и напряжению широкий ассортимент принадлежностей и элементов обозначенияподключенные функциональные поля можно разделять
в десятичной и двоичной формепереключение и проведение измерений в системе без перерывания работы

Разработанная система распределительной техники предоставляет выбор ёмкости от двадцати двух проводных линий до неограниченного количества линий. В зависимости от эксплуатационных требований можно выбрать распределительную технику для помещений или для наружной установки, выбрать материал шкафов (листовая сталь или пластмасса). Распределительная техника подразделяется на открытую и встроенную в шкафы, а по типу доступа на двухсторонюю, односторонюю, настенную или в виде стоек.

Защита по току и напряжению проводится разрядниками циллиндрической формы диаметром 8 х 6 мм с плавким кольцом (напряжение зажигания не менее 90 - 400 В), или с использованием защитных штепселей.

Подробная информация и технические параметры отдельных типов распределительных шкафов и блоков приведены на отдельных листах каталога.

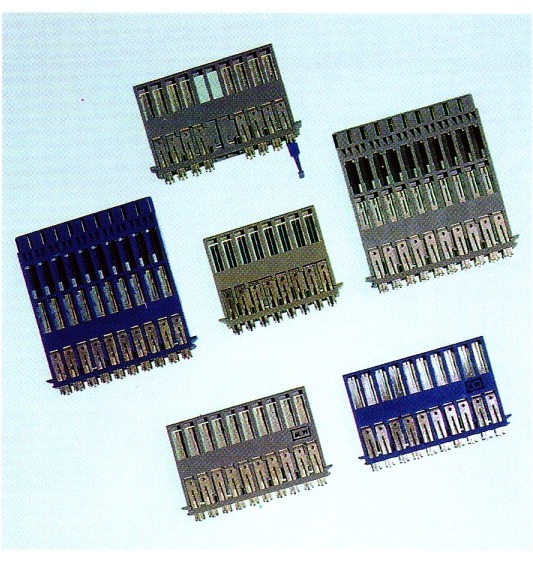

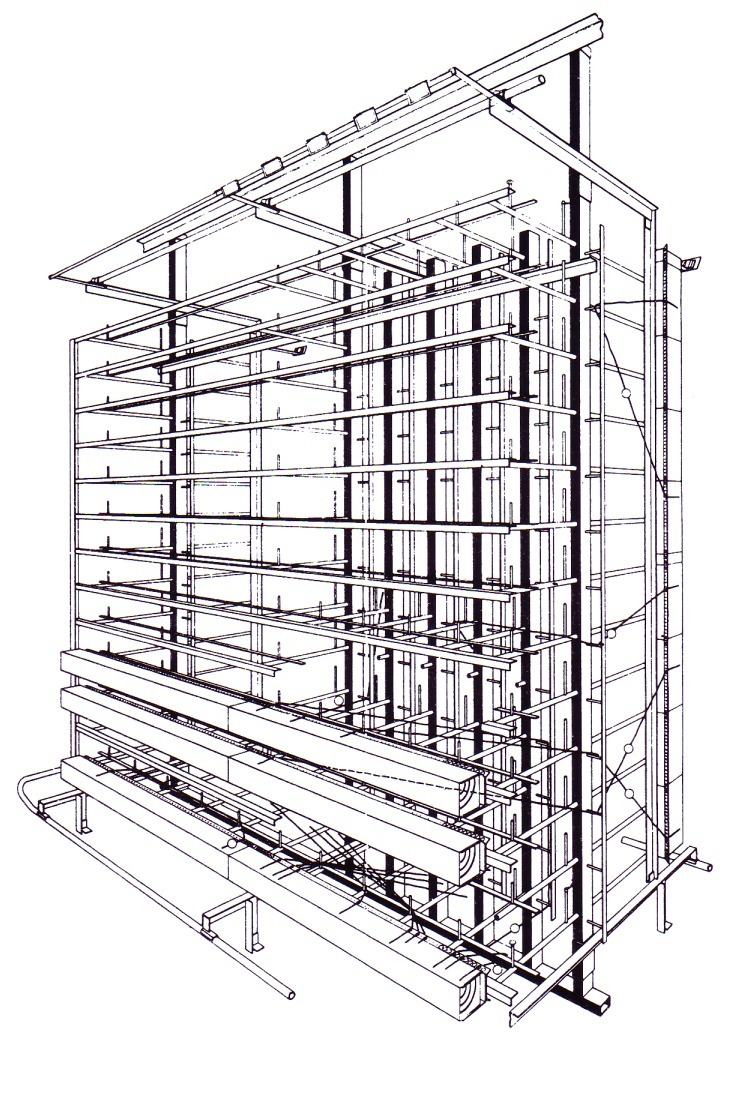

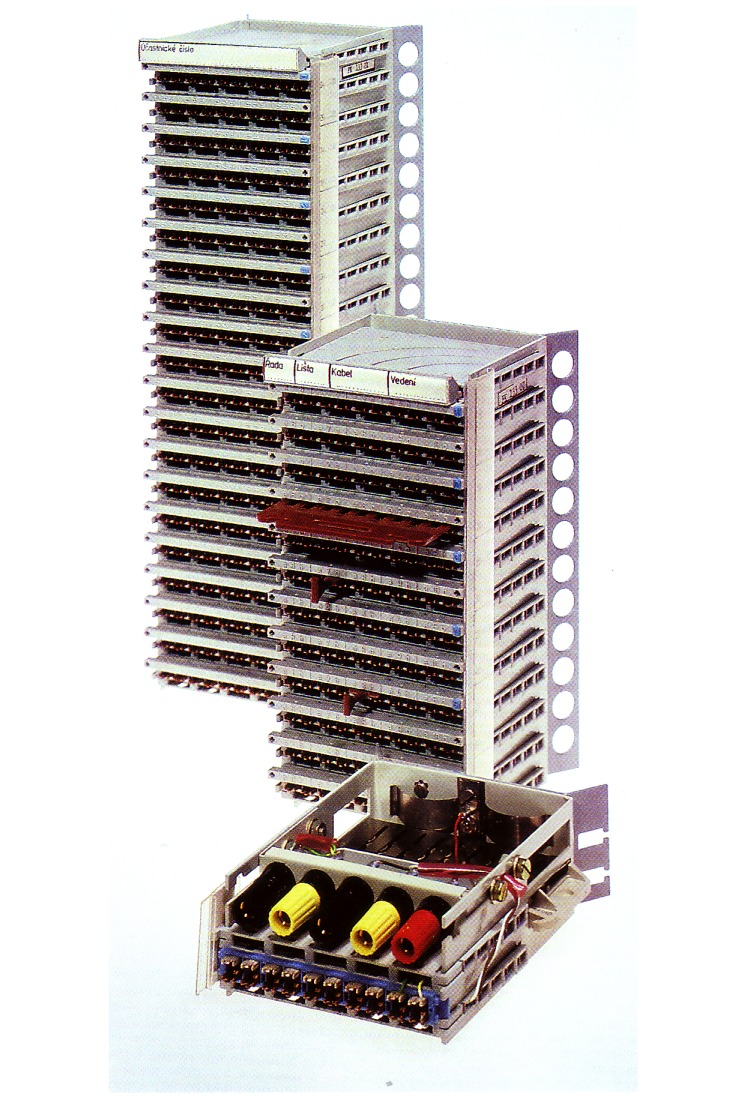

	Двухсторй кросоннис		Распределительные блоки различной длины и проверочно – испытательный блок

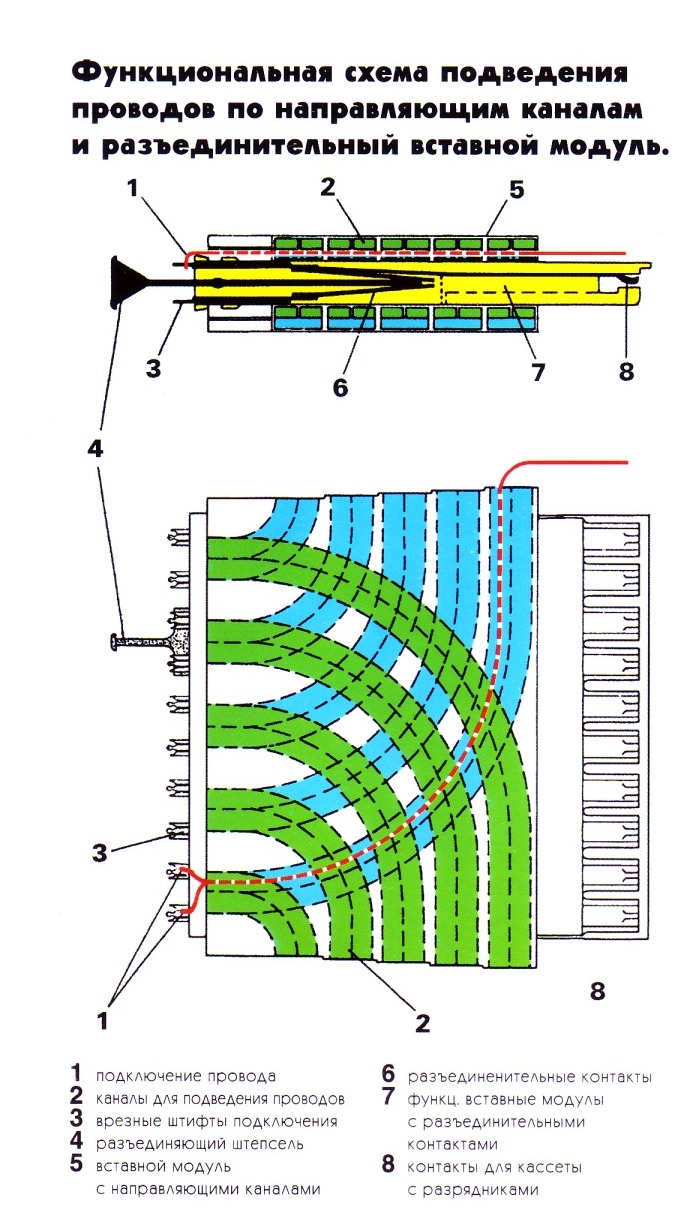

	Функциональная схема		Различные функциональные вставные модули

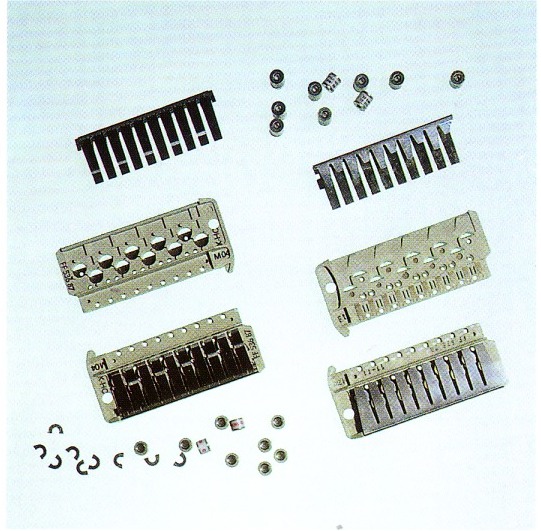

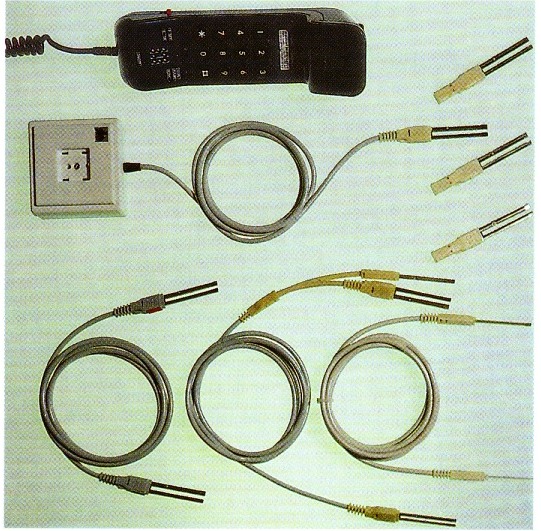

	Кассеты с разрядниками		Проверочно – испытательные шнуры и штепсели

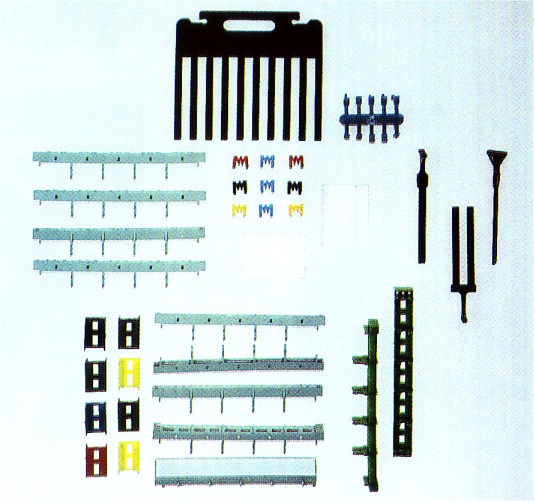

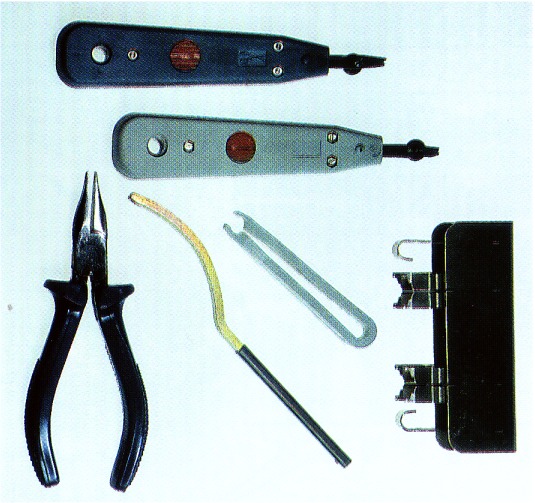

	Разъединительные штепсели, изолирующие крышки и насадки для защиты и обозначения		Инструменты обслуживающего персонала
